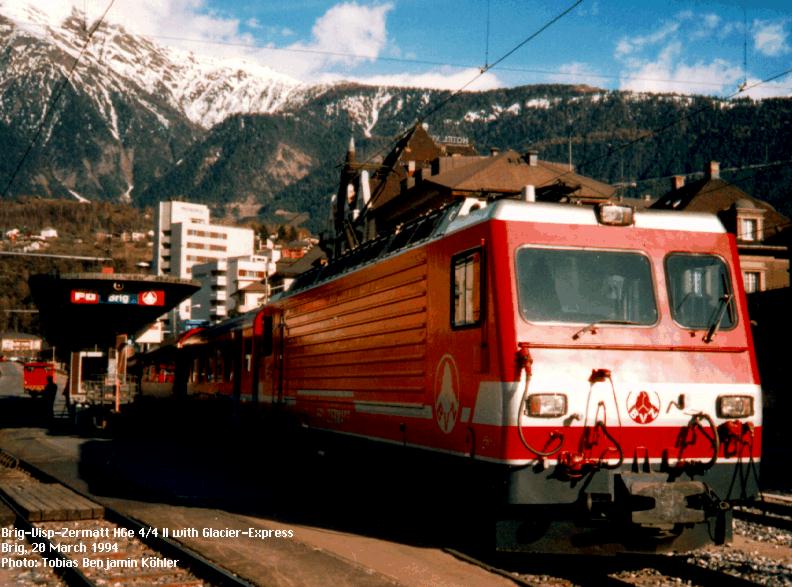

Zermatt-Bahn - Technische Daten der HGe 4/4 II

Mehrzwecklokomotive HGe 4/4 II für den Einsatz auf Adhäsions- und Zahnstangenstrecken


In den frühen 70er Jahren befasste sich daher die Abteilung Zugförderung und Werkstätten der SBB Brünig Bahn mit der Projektierung eines neuen Triebfahrzeuges. Auch die BVZ Zermatt Bahn (BVZ) und die Furka-Oberalp Bahn (FO), sowie die Luzern-Stans-Engelberg Bahn (LSE) signalisierten damals ihr Interesse an neuen Triebfahrzeugen. Anfang 1983 wurde der Auftrag für den Bau einer Vorserie von fünf Exemplaren vergeben. Drei Einheiten (Nummern 101 - 103) gingen an die FO, zwei an die SBB (Nummern 1951 - 1952). Dabei wurde vereinbart, dass bei Ablieferung der acht SBB-Serienlokomotiven in den Jahren 1989/90 die zwei Prototypen der SBB nach entsprechenden Anpassungen an die FO übergehen.

Der Lokomotivkasten wurde in Stahl-Leichtbauweise gefertigt: der Rohkasten wiegt nur 5,8t! Um die Beanspruchung von Zahnstangen und Triebrädern zu minimieren, kam ein neuartiger von der SLM entwickelter Differentialantrieb zur Anwendung. Alle vier Achsen werden von je einem Mischstrommotor angetrieben. Diese werden von zwei anschnittgesteuerten Zweiquadranten- Stromrichtern in Öltauchbauweise angesteuert. Die Lokomotiven verfügen über eine fahrdrahtunabhängige Rekuperationsbremse, deren Schaltung von den Nahverkehrspendelzügen (NPZ) übernommen wurde. Die Traktionsleitelektronik basiert auf dem Mikrorechner gesteuerten MICAS-S System von ABB und besteht aus zwei identischen Teilsystemen. Somit können beide Stromrichter unabhängig voneinander angesteuert werden.
Da sich die Fahrzeuge ausgezeichnet bewährten, bestellte die FO drei weitere Maschinen dieses Typs. Die BVZ erhielt 1990 die fünf baugleichen Lokomotiven HGe 4/4 1 - 5. Insgesamt stehen damit 21 Lokomotiven dieses Typs im Einsatz auf den steilen Zahnstangenrampen von SBB Brünig, FO und BVZ.


Technische Daten

Bezeichnung:HGe 4/4 II
Betriebsnummern:1 - 5
Hersteller
- Kasten und Drehgestelle:
- Elektrik:

SLM
ABB
Achsanordnung:Bo'Bo'
Inbetriebsetzung:1990
Anzahl Fahrzeuge:5
Höchstgeschwindigkeit:90 km/h / 40 km/h (Zahnstange, bergwärts)
Spurweite:1.000 mm
Länge über Puffer:14.776 mm
Breite:2.683 mm
Dienstgewicht:64,0 t
Anhängelast:
- massgebende Steigung:
150 / 130 / 350 t
40 / 110 % / Furka-Tunnel
Fahrleitungsspannung:11 kV, AC 16 2/3 Hz
Anzahl Fahrmotoren:4
Stundenleistung am Rad:1.932 kW
Dauerleistung am Rad:1.778 kW
Stundenzugkraft am Rad:
- entsprechende Geschwindigkeit:
149,6 kN
45,2 km/h
Dauerzugkraft am Rad:
- entsprechende Geschwindigkeit:
141,2 kN
45,6 km/h
Anfahrzugkraft:230 kN / 280 kN (Zahnstange)
Drehgestellradstand:2.980 mm
Triebraddurchmesser (neu):943 mm

Fahrzeugnamen

Fahrzeugnamen
- 1:Matterhorn
- 2:Monte Rosa
- 3:Dom
- 4:Weisshorn
- 5:Mount Fuji
